LD8144-20M16

产品概述

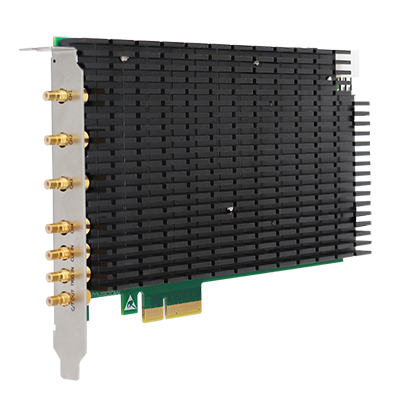

LD8144-20M16为迈硕“灵动”系列PCIe采集卡，支持4通道，16bit，20Msps同步采样，板载DDR3内存颗粒，具备512MB存储深度,支持更大容量定制。PCIe x4 Gen2总线接口，支持最大 12.5Gbps 的数据速率制。

○4通道同步采样

○ 每通道20Msps，16bit

○ 输入带宽DC-10MHz

○ 输入量程±1V、±2V、±5V、±10V可设

○ 输入阻抗50Ω/1MΩ

○ PCIe x4 Gen2通信接口

○ 支持FPGA二次开发

○ 软件开发包支持C/C++，LabVIEW，Matlab等

○ 系统支持Windows，Linux，国产操作系统

资料下载产品咨询加入对比

产品参数: Product parameters

采样率	20Msps
通道数	4
分辨率	16bit
量程	±1,±2,±5,±10v
带宽	DC-10MHz
耦合	AC/DC
阻抗	50Ω/1MΩ
缓存	512MB
接口	PCIe x4 Gen2

产品详情: Product Details

产品简介典型应用软件开发包

○ LD8144-20M16为迈硕“灵动”系列PCIe采集卡，支持4通道，16bit，20Msps同步采样，板载DDR3内存颗粒，具备512MB存储深度。

○ PCIe x4 Gen2总线接口，最大速率支持12.5Gbps的传输速率。

○ 支持硬件触发、软件触发和手动触发等多种触发方式，支持连续采样模式。

○ 支持用户的二次开发，提供DLL动态链接库。

○ 配备上位机Demo软件，支持板卡的配置和数据的实时显示与存储。

○ 光学相干层析成像（OCT）

○ 无损探测

○ 波形记录仪

○ 多通道瞬态记录仪

提供软件开发包，帮助用户快速完成采集仪应用开发。MSDK软件开发包适用于Windows、Linux等操作系统，支持C/C++、Matlab、Labview、Python、C#、QT等软件的二次集成开发，包含上位机软件、接口库、DEMO例程以及开发说明文档等。

订购信息: Ordering Information

型号	采样率	通道数	分辨率	输入量程范围	带宽
LD8142-20M16 采集	20Msps	2	16bit	±1,±2,±5,±10v	DC-10MHz
LD8144-20M16 采集	20Msps	4	16bit	±1,±2,±5,±10v	DC-10MHz
LD8148-20M16 采集	20Msps	8	16bit	±1,±2,±5,±10v	DC-10MHz

订购更多产品选型

资料下载: Download

产品简介

LD814x-xx16系列产品简介.pdf
