从模拟信号到可用OCT图像的完整电子链路

光源完成扫频、干涉仪产生干涉信号之后，系统还需要在极短时间内完成模拟信号接收、高速数字化、K空间校正、背景扣除、傅里叶变换以及图像组织。 随着A-scan速率由数十kHz提升到数百kHz甚至数MHz，真正限制整机性能的，往往已经从单纯的光学结构，扩展为高速信号采集与实时数字处理能力。

在SS-OCT系统中，扫频激光首先通过干涉光路照射样品;来自样品不同深度的反射光与参考光发生干涉，平衡光电探测器把光学干涉转换成模拟电信号。与此同时，扫频光源还会提供K-clock和A-scan触发等同步信号。 采集平台必须同步获得OCT干涉信号和K-clock参考信号，再由FPGA完成K空间重映射、背景扣除、加窗、相位校正和FFT，最终形成A-scan、B-scan与C-scan数据。

但是这一链路耦合了光学、电子、信号处理与算法等太多不同领域的知识，那最好是有一个集成平台可以帮助大家来快速构建SS-OCT数据采集系统，那就不得不提到迈硕了：

迈硕SS-OCT高速采集解决方案

迈硕研发的系列SS-OCT采集产品并不是普通的高速ADC采集卡，而是针对扫频源OCT设计的完整电子采集平台： 高速模拟采集+K-clock数字重构+FPGA实时OCT处理+PCIe数据传输+SDK与上位机。

覆盖的是：从平衡光电探测器输出模拟电信号开始，一直到获得A-scan、B-scan、C-scan和FFT深度数据的完整电子链路。

当然不包含扫频激光器、干涉仪、振镜、探头等全部光学部件。

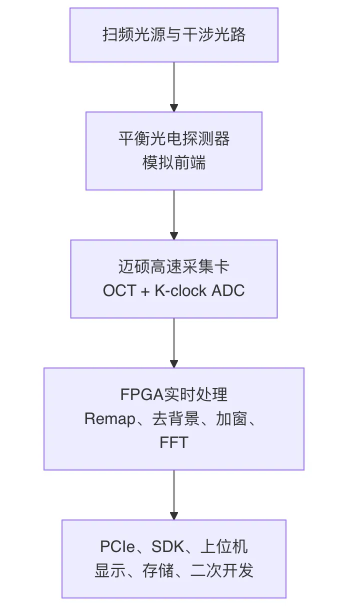

方案实现原理图：

在SS-OCT整机中，迈硕平台处于什么位置

客户通常负责：扫频光源；参考臂和样品臂；光纤耦合器；平衡光电探测器；振镜、探头或运动平台；光学系统标定；最终临床或工业应用软件。

迈硕主要负责：OCT模拟信号高速采集；K-clock同步采集；A/B/C-scan触发同步；K空间重映射；实时滤波和背景扣除；FPGA FFT；PCIe数据上传；上位机配置和显示；SDK/API二次开发。

也就是说，迈硕把OCT整机中最难开发的高速数据采集和实时算法部分做成了OEM模块。使客户能够集中资源于光学系统、应用算法及产品差异化。

走进这套专有系统

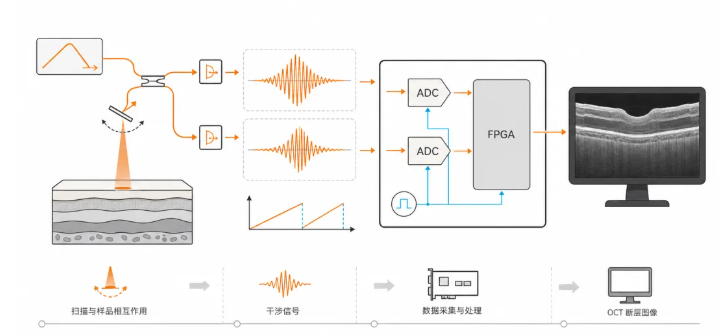

图1展示了SS-OCT从光学扫描到数字图像的完整过程;左侧光束照射到具有多层结构的样品，不同深度界面产生不同光程的反射信号；这些反射光与参考光发生干涉，形成携带深度信息的高速模拟波形。

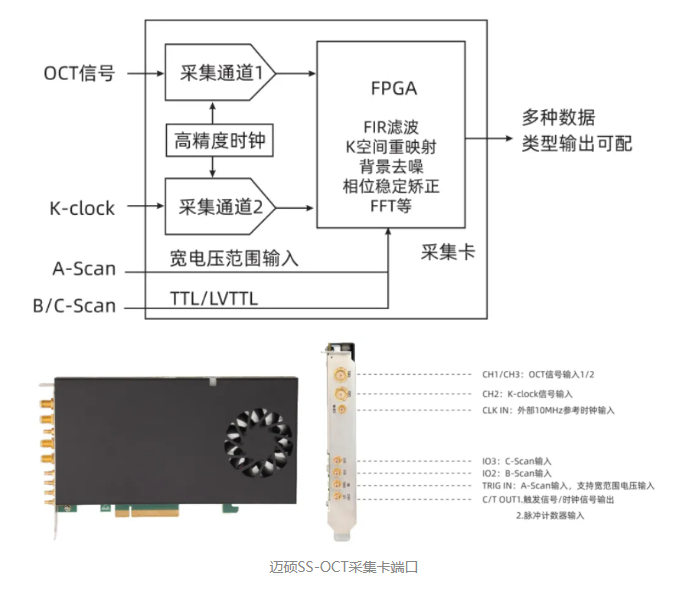

采集平台利用两路同步高速ADC分别采集OCT信号和K-clock信号，再由FPGA完成实时数字处理，最终把原始波形转换成可以观察和计算的OCT断层图像。

从数学上看，SS-OCT需要完成的并不是普通的电压采样，而是把随波数变化的干涉信号转换成深度方向的反射分布：

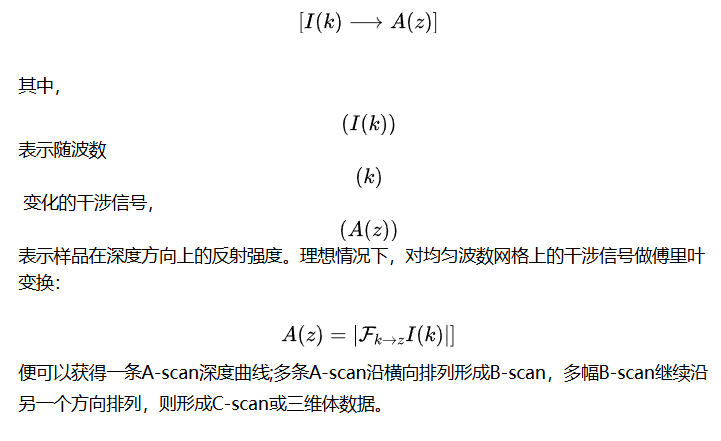

因此，迈硕SS-OCT OEM平台的定位不是一张只负责输出RAW数据的通用采集卡，而是从OCT和K-clock模拟信号输入开始，一直覆盖到A/B/C-scan数据输出的高速采集与实时重构平台;它把高速ADC、FPGA算法、PCIe传输和上位机软件整合到统一系统中，为OCT整机开发提供电子采集和数字处理核心。

迈硕为何采用数字域Remap，而不是K-clock直接驱动ADC?

SS-OCT系统面临的核心矛盾是：ADC按照时间进行采样，但OCT深度反演要求信号在波数 (k) 上等间隔。

扫频激光器输出的波长随时间变化：

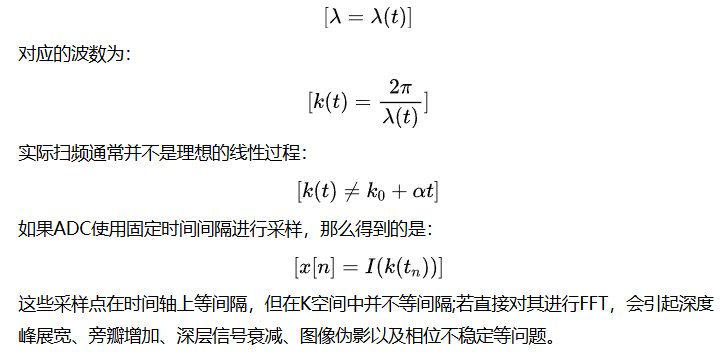

传统方案通常把K-clock直接连接到ADC外部时钟端，让ADC跟随K-clock进行变速率采样。理想情况下，这种方法可以使采样点接近等间隔的波数位置。;但是实际K-clock可能存在幅度变化、频率突变、边沿抖动、占空比异常、毛刺以及局部缺脉冲等问题。一旦K-clock直接驱动ADC，这些非理想因素就会直接变成ADC采样时刻误差。

迈硕采用的是另一条技术路线：

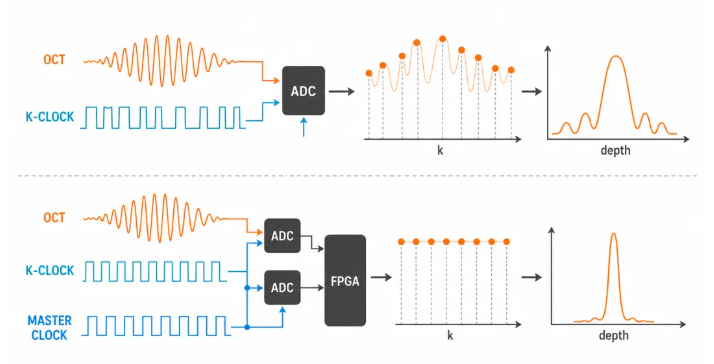

图2上半部分表示K-clock直接驱动ADC的传统方案。外部K-clock同时承担波数参考和ADC采样时钟两种任务；当K-clock出现抖动、频率突变或边沿异常时，ADC采样位置会随之发生变化，最终表现为K空间采样不均匀，FFT后的深度峰变宽，并出现旁瓣和伪影。

图2下半部分表示迈硕采用的数字域Remap方案。板卡内部使用稳定、低抖动的主时钟驱动两路高速ADC，一路采集OCT干涉信号，另一路采集K-clock信号：

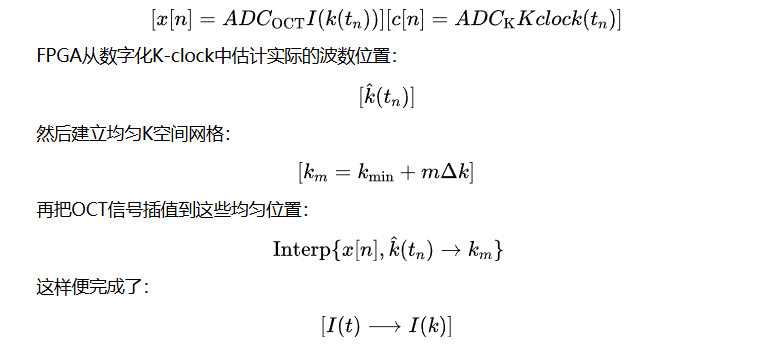

数字Remap架构的关键优势，并不是完全忽略K-clock，而是把K-clock从ADC的物理采样时钟转换成一条可以独立测量和处理的参考信号。

进入数字域后，系统可以对K-clock进行滤波、边沿检测、相位估计、异常点识别和波数位置拟合，从而提高平台对不同扫频光源和非理想K-clock的适应能力。

经过Remap后，原本非均匀的K空间采样点被重新排列到均匀网格上，FFT能量更加集中，深度峰变窄，旁瓣和伪影减少，深层信号与相位稳定性也更容易得到保证。这也是迈硕SS-OCT高速采集平台区别于普通高速采集卡的核心技术优势。

需要注意的是，数字Remap并不能凭空恢复已经完全丢失的信息。如果K-clock长时间缺失、输入完全饱和或频率超出采集通道带宽，算法仍然无法准确还原真实的 (k(t))。因此，更严谨的说法是：在规定的K-clock幅度、频率、信噪比和缺脉冲容限内，数字Remap架构能够显著提升系统对非理想K-clock的鲁棒性。

FPGA实时流式处理：从RAW数据到A/B/C-scan

如果采集卡只把全部RAW数据传给PC，客户还需要自行完成K-clock分析、K空间重映射、背景扣除、加窗、FFT和图像组织。对于1～5 Gsps的高速采样系统，这不仅会占用大量CPU和GPU资源，还会受到PCIe带宽、内存复制和软件实时性的限制。

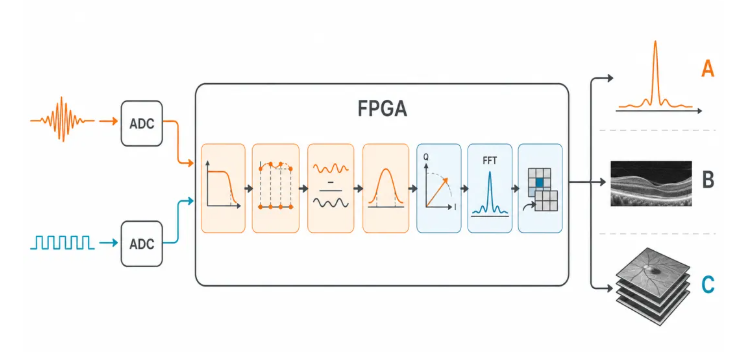

迈硕将主要OCT底层算法前移到FPGA中，使数据在板卡内部按照固定流水线连续处理。其基本过程可以表示为：

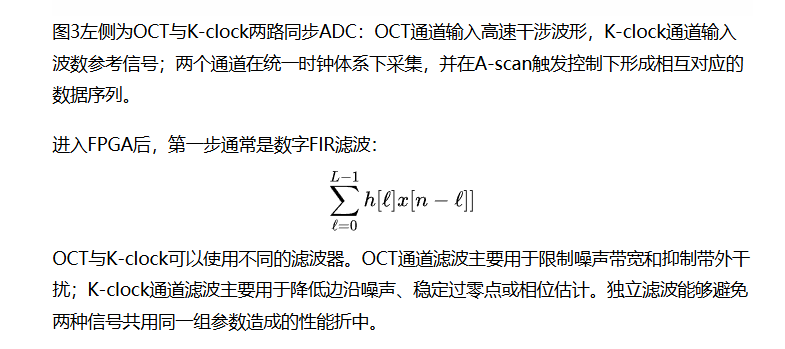

随后，FPGA根据K-clock估计得到的波数位置对OCT信号进行K-space Remap，将非均匀K空间采样转换成均匀采样Remap精度将直接影响深度峰宽度、旁瓣、成像深度、灵敏度滚降和相位稳定性。

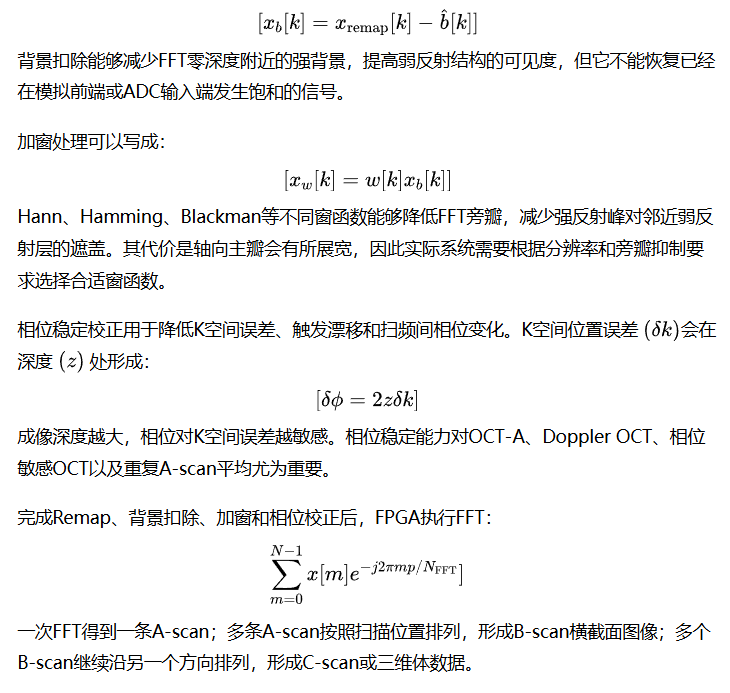

背景扣除用于去除光源直流包络、ADC偏置、固定反射和静态干涉背景：

将这些算法放入FPGA的意义不仅是提高处理速度。更重要的是，FPGA能够以固定、可预测的延迟连续工作，在数据进入PC之前完成必要的重构和降维，从而减少PCIe传输压力和上位机计算负担。

迈硕SS-OCT 高速采集平台的系统级产品优势

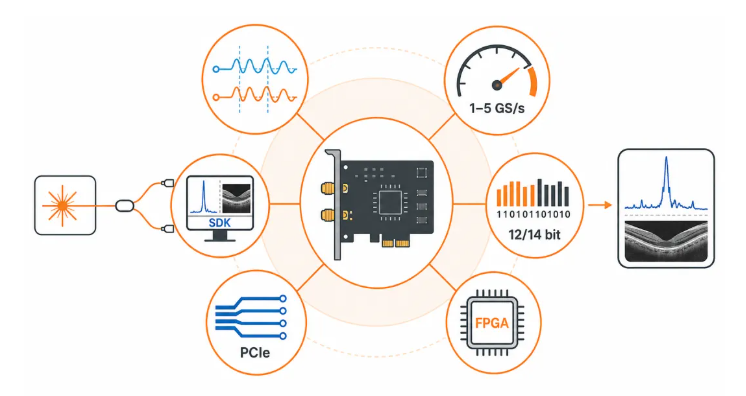

迈硕平台的优势并不只是ADC采样率高，而是将同步采集、数字Remap、FPGA实时处理、PCIe传输和软件开发环境组合成一个可以直接嵌入OCT整机的电子平台。

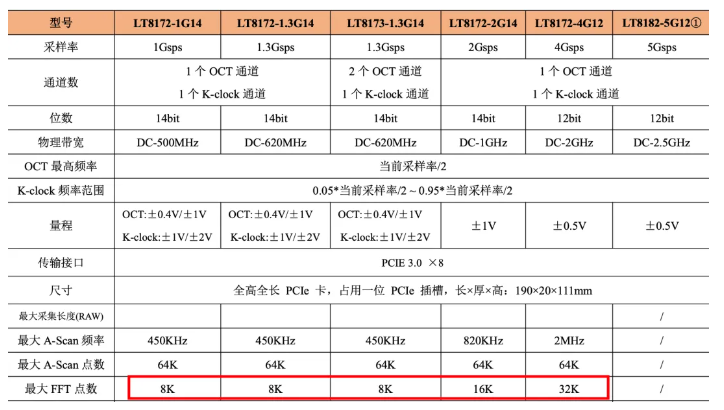

第一项优势是形成了覆盖1～5 Gsps、12/14 bit以及单、双OCT通道的产品矩阵。1 Gsps、1.3 Gsps和2 Gsps的14 bit型号更偏向速度与动态范围之间的平衡，适合弱反射信号和较高图像对比度场景；4 Gsps和5 Gsps的12 bit型号更偏向高扫频速度、宽模拟带宽和超高速A-scan应用。不同型号使客户可以根据光源扫频速度、最大成像深度和动态范围要求选择合适平台，而不必使用一种硬件覆盖所有场景。

第二项优势是OCT与K-clock同步采集。两路信号使用统一采样时钟和触发体系，可以减少独立仪器之间的时间偏斜和长期漂移。由于K-clock和OCT数据具有一致的A-scan边界，FPGA能够直接建立两者之间的波数位置对应关系。

第三项优势是FPGA实时流式处理。FIR、K-space Remap、背景扣除、加窗、相位校正和FFT等模块在板卡内部连续运行，避免全部Gsps原始数据直接压向PC。对于4 Gsps、12 bit的OCT与K-clock双通道系统，理论原始数据率为：

这已经超过PCIe 3.0 ×8可以长期提供的有效吞吐能力。

因此，板上Remap、FFT、有效区间截取和数据聚合不是简单的附加功能，而是超高速OCT系统能够实际运行的重要条件。

第四项优势是PCIe 3.0 ×8和A/B/C-scan数据聚合。迈硕平台不仅可以按照DMA缓冲区上传数据，还能够结合A-scan、B-scan和C-scan触发信息，将数据组织成完整扫描单元。上位机收到的可以是一条A-scan、一幅B-scan或一个C-scan数据块，从而减少PC端重新寻找帧边界和扫描位置的工作量。

第五项优势是支持多阶段数据输出。用户可以根据调试需要选择RAW、Filter、Remap和FFT等不同处理阶段的数据。当最终图像出现异常时，可以逐级检查模拟前端、K-clock质量、数字滤波、Remap位置和FFT结果，从而判断问题究竟发生在光学系统、采集通道还是数字算法中。这种内部可观测性对于OEM研发和整机联调非常重要。

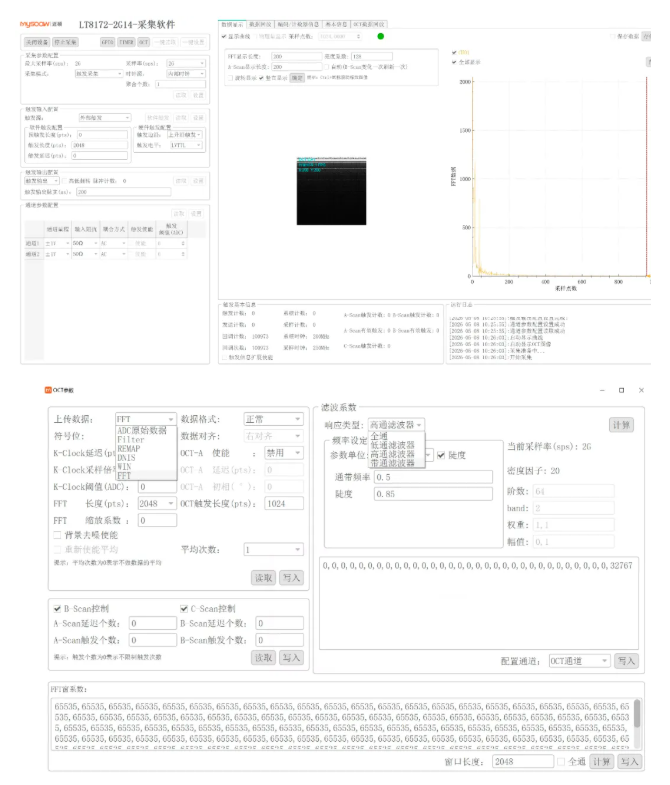

第六项优势是完整的软件开发环境。迈硕提供上位机、API和相关语言DEMO，支持采集参数配置、OCT功能控制、滤波器和窗函数参数配置、实时结果显示、数据存储和数据回放。客户可以先使用迈硕上位机验证光学系统和采集效果，再通过API把采集平台集成到自己的整机软件中，最终继续开发医疗图像分层、工业缺陷识别、厚度测量、三维显示或AI分析等应用功能。

此外，平台提供A-scan、B-scan、C-scan同步输入以及外部10 MHz参考输入，使采集卡可以与扫频光源、振镜、运动平台和其他测量设备建立统一时序。OCT功能也可以关闭，使板卡保留通用高速采集能力，便于直接观察探测器波形、分析K-clock质量和调试模拟前端。

综合来看，迈硕SS-OCT平台真正的产品价值可以概括为：

客户获得的不只是一张具有较高采样率和分辨率的ADC板卡，而是一套已经围绕SS-OCT的信号形式、K-clock问题、实时处理需求、数据组织方式和软件集成流程完成设计的OEM平台。

这样可以使OCT整机厂把主要研发资源集中到扫频光源、光学系统、扫描机构、应用算法和最终产品差异化上，而不必从高速数据采集、FPGA Remap和底层FFT重新开发。

迈硕SS-OCT高速采集卡处理结果数据展示：

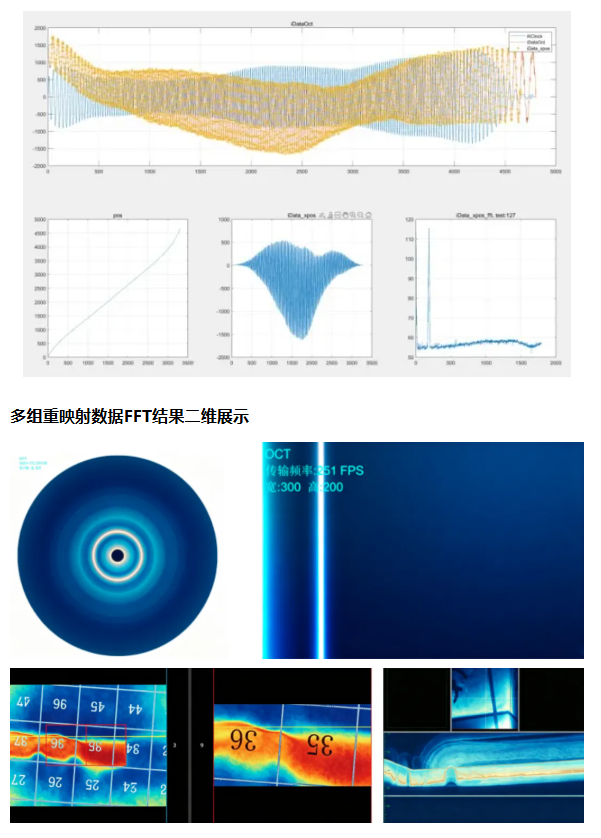

原始K-clock、OCT信号数据、重映射位置数据、重映射信号数据、多组重映射数据FFT平均仿真结果：

此外，迈硕SS-OCT采集平台提供A-scan、B-scan、C-scan同步输入以及外部10 MHz参考输入，使采集卡可以与扫频光源、振镜、运动平台和其他测量设备建立统一时序。OCT功能也可以关闭，使板卡保留通用高速采集能力，便于直接观察探测器波形、分析K-clock质量和调试模拟前端。

综合来看，迈硕SS-OCT高速采集平台真正的产品价值可以概括为：把OCT整机中最困难的高速采集与底层实时重构，前移到采集卡和FPGA中客户获得的不只是一张具有较高采样率和分辨率的ADC板卡，而是一套已经围绕SS-OCT的信号形式、K-clock问题、实时处理需求、数据组织方式和软件集成流程完成设计的OEM平台。

这样可以使OCT整机厂把主要研发资源集中到扫频光源、光学系统、扫描机构、应用算法和最终产品差异化上，而不必从高速数据采集、FPGA Remap和底层FFT重新开发。

因此，迈硕平台的核心优势并不是某一个孤立参数，而是通过：

形成从模拟干涉信号到可用OCT深度数据的完整电子链路。这正是其从“通用高速采集卡”向“SS-OCT OEM高速采集、实时重构与软件集成平台”演进的真正意义。
