在高速 PCB 设计中，Pin Delay（引脚延迟）是影响信号时序、阻抗匹配与信号完整性的关键参数，尤其在 DDR、高速接口、射频等电路设计里，精准设置焊盘到裸芯片的长度，能有效规避信号时序偏移、反射干扰等问题。

很多工程师习惯在 KiCad 中手动逐个修改焊盘参数，不仅效率低，还容易出错。今天就给大家分享一套批量添加 Pin Delay的实用流程，告别重复操作，一次搞定整封装焊盘参数设置。

  本方法的核心思路在于利用 KiCad 封装文件为纯文本（S-expression 格式）的特性，通过外部表格软件进行结构化数据替换，避免 GUI 逐点操作。以下是该方法的工作流全景图。

①打开 KiCad 封装编辑器，选中需要添加 Pin Delay 的目标封装，如无现有封装先按照常规步骤创建封装（建议使用封装生成器或阵列创建焊盘）。

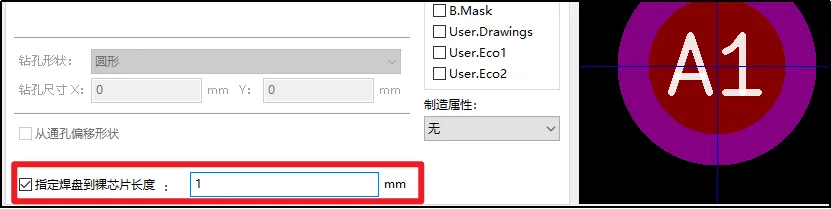

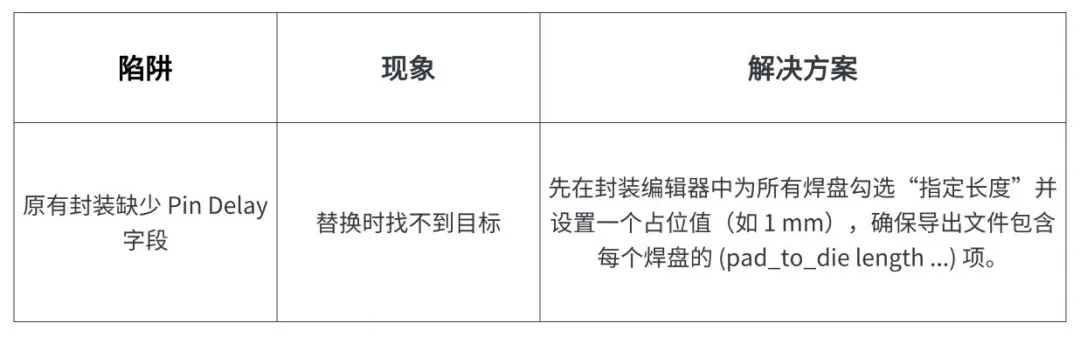

②进入封装属性→ 焊盘设置，确认封装内所有焊盘已统一设置：勾选“指定焊盘到裸芯片的长度”（Assign pad-to-die length），并赋予一个固定初始值（例如：统一设置为1）。

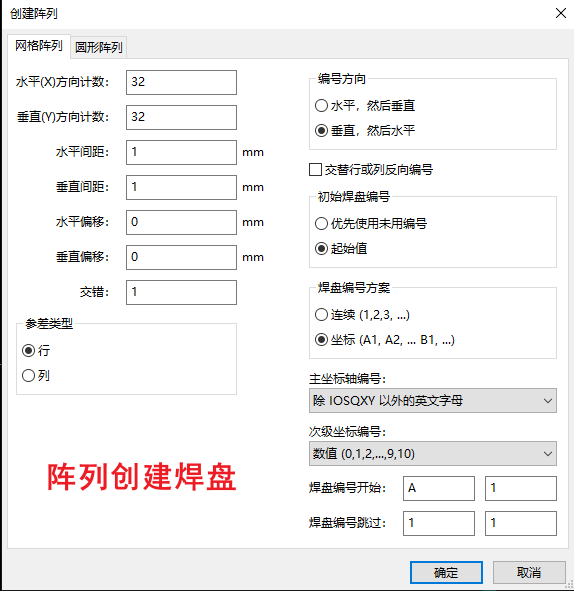

小贴士：新建封装时使用阵列功能批量创建焊盘，可一次性统一赋值，大幅减少前期操作。

在封装编辑器中，选中设置好初始值的封装，执行导出封装操作：选择文件→导出→封装（Export Footprint），将当前封装另存为可编辑的 .kicad_mod 文本文件。

重要提醒：导出后切勿直接修改原始文件，避免数据损坏或无法回溯。

用 XLSX 表格软件（Excel/WPS 均可）打开导出的封装文件。将文件内全部信息复制到一个新建的备用表格中，作为封装副本进行操作。切记不要在原始导出文件上直接操作。

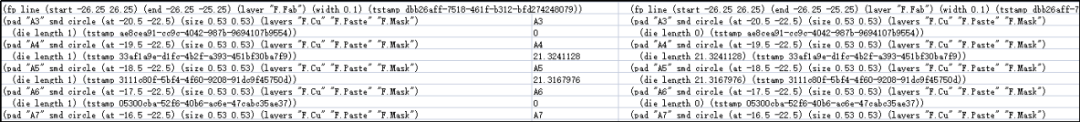

根据官方提供的芯片 Pin Delay 规格资料，将Pin Delay数据处理为对应格式后复制进封装副本，使用表格函数批量替换原有固定值，保持原有数据格式不变，生成全新的规整数据。（资料需要检查单位是否与 KiCad 项目一致（默认 mm）。若芯片手册提供的是英寸或 mils，需预先换算（1 mil = 0.0254 mm））

①将工作副本中修改好的全部文本完整复制回原始的 .kicad_mod 文件（覆盖原内容），保存。

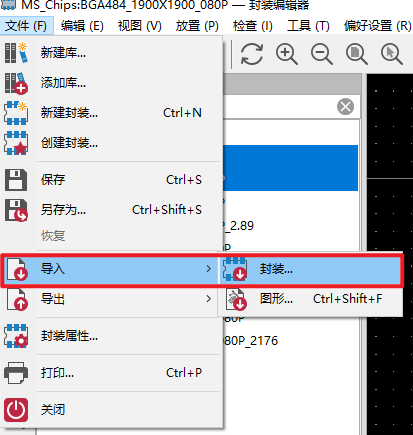

 ②回到 KiCad 封装编辑器，选择文件→导入→封装（Import Footprint），选择刚修改的文件。推荐导入为新封装（例如在原名称后加 _with_delay），便于与原封装对比。

③双击单个焊盘，逐一检查几个关键引脚的“指定焊盘到裸芯片长度”数据是否已正确更新。

①在原理图中，将该封装分配给对应的元器件符号。

②更新 PCB 后，通过网络检查表，可看到 Pin Delay 已自动计入总长度约束。

①脚本自动化：熟悉 Python 的工程师可直接用 sexpdata 库解析 .kicad_mod 文件，编写脚本完成替换，彻底告别表格。

②单位一致性：KiCad 内部默认使用毫米（mm），建议所有 Pin Delay 值均转换为毫米后再填入。

本方法核心优势：①效率提升：批量操作，告别逐个焊盘手动修改。100 引脚封装可从 30 分钟手动输入缩短至 3 分钟（含表格操作）。

②零差错：格式统一，消除人工转录时的错位、漏输、单位混淆等问题。

③可审计：不破坏原始封装，修改后的封装文件可纳入版本控制（Git），清晰记录每次 Pin Delay 变更。操作安全可回溯。

④完全兼容：不依赖第三方插件，适用于 KiCad v6/v7/v8 所有版本。

⑤该方法适配高速设计，可精准控制引脚延迟。对于 DDR5、LPDDR4、112G PAM4 等对时序余量要求严苛的高速设计，精确的 Pin Delay 管理是信号完整性分析的基石。这套方法特别适合对时序要求严苛的项目，熟练掌握后您可以将更多精力投入到拓扑优化与时序收敛上，而非重复的机械操作。从而显著提升 KiCad 高速 PCB 的设计效率。
