高速采集是利用先进的硬件设备，以极高的速率从各种传感器或信号源中捕获数据的先进技术。它不仅要求采集速度快，更要求数据的准确性和完整性。而高速信号，则是高速采集过程中不可或缺的关键因素，高速信号的特性对于数据的传输和处理至关重要。信号的频率、上升沿时间、波形特征等，都直接影响着采集系统的性能和数据的准确性。因此，深入理解高速信号的特性，掌握其传输和处理的技术，对于提升高速采集系统的整体性能具有重要意义。

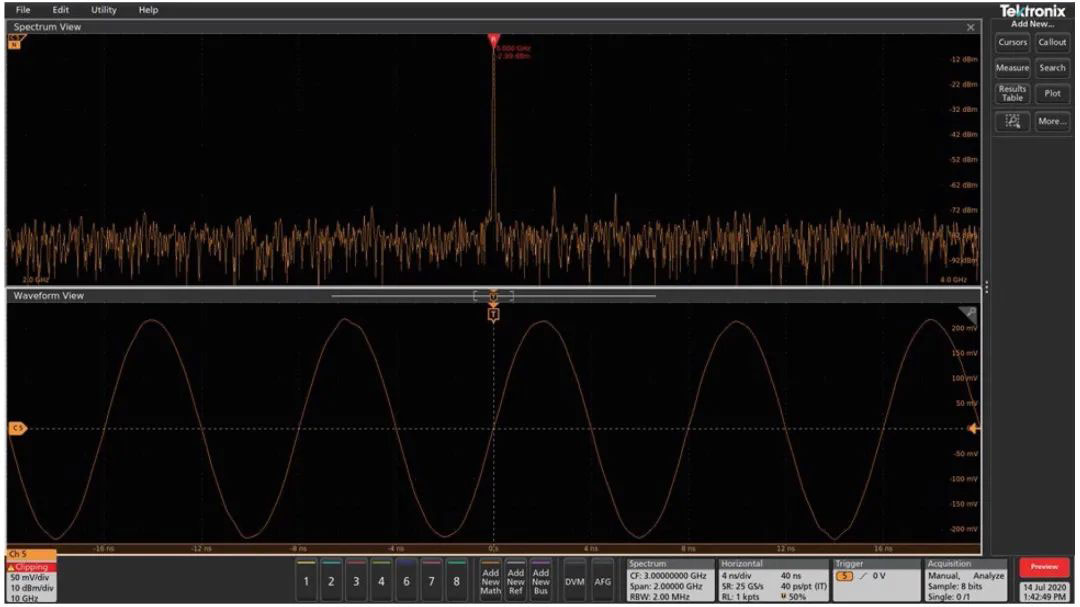

波形测试

波形测试是通过观察采集设备测试的波形的幅度、边沿、过冲、衰落等参数，来判断信号经过发送链路后是否仍然满足接收机的电平要求。它是信号完整性测试中最简单也是最常用的手段之一。

在波形测试中，采集设备是核心仪器，需要选择具有足够带宽和采样率的采集设备，根据待测信号的特征，设置采集设备的测试参数，如时间基准、触发条件、采样率等。捕捉待测信号波形的过程中，需要注意采集设备的带宽和采样率是否满足要求，以及测试点的选择是否合理。随后通过观察采集设备显示的波形，分析信号的幅度、边沿、过冲、衰落等参数，就可以判断信号质量是否满足要求。

格外需要关注的是，测试中采集设备的带宽应该满足测试信号带宽的3倍以上，以确保能够准确捕捉信号的波形特征。同时测试点应该选择在接收器件的附近，以减少信号在传输过程中的衰减和干扰。

眼图测试

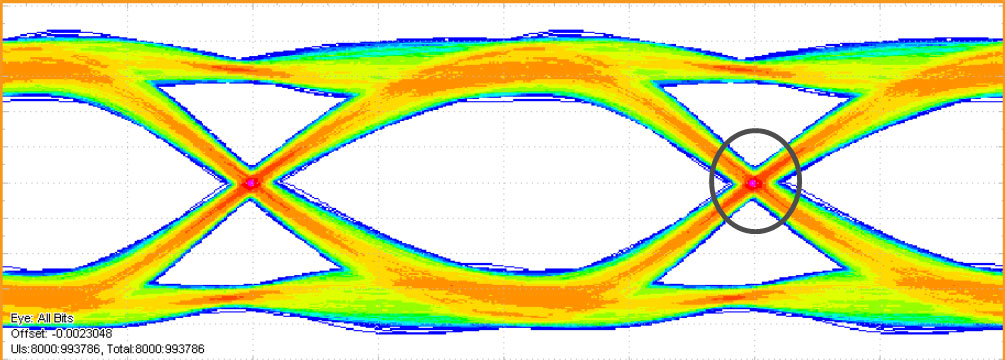

眼图测试即在采集设备的横轴上把一串串比特周期叠加，形成眼样波形。眼图实际上就是数字信号的一系列不同二进制码，按一定的规律在采集设备屏幕上累积后的显示，由于采集设备具有余辉功能，只要将捕获的所有波形按每三个比特分别地叠加累积，就形成了眼图。

眼图测试首先按照捕获信号的基本原则（过采样、最小化量化误差、捕获足够长的时间）实现对信号的高保真捕获。然后对捕捉到的信号进行无限持续叠加，最后测量眼图的相关参数，如眼高、眼宽、眼幅度、眼交叉比、“1”电平、“0”电平、消光比、Q因子、平均功率等。

眼图测试可以直观地表明码间串扰和噪声的影响，通过眼图可以观察到信号在传输过程中的失真、串扰等问题，从而指导系统调试和改进。因此，眼图测试在高速信号完整性测试中扮演着至关重要的角色

抖动测试

抖动是信号时序的微小随机或确定性变化，这种变化可能由系统噪声、信号干扰、时钟源不稳定等因素引起。在高速数据传输中，抖动可能导致数据错误，影响整个系统的性能和可靠性。
