一、局部放电是什么

局部放电（partial discharge，简称PD）是指在电场作用下，绝缘体中只有部分区域发生放电且未形成贯穿性放电通道的现象。局部放电主要发生在高压电气设备中，如变压器、发电机、电缆和开关设备等。其放电能量较小，通常表现为持续时间小于1微秒的脉冲。尽管单次放电对绝缘介质的影响可能较小，但长期的局部放电会导致绝缘强度的逐渐下降，最终可能引发绝缘击穿。如今，现代电缆的制造工艺非常成熟，因此，局部放电导致的最重要的问题通常发生在接头和附件处。

二、局部放电检测原理及其技术

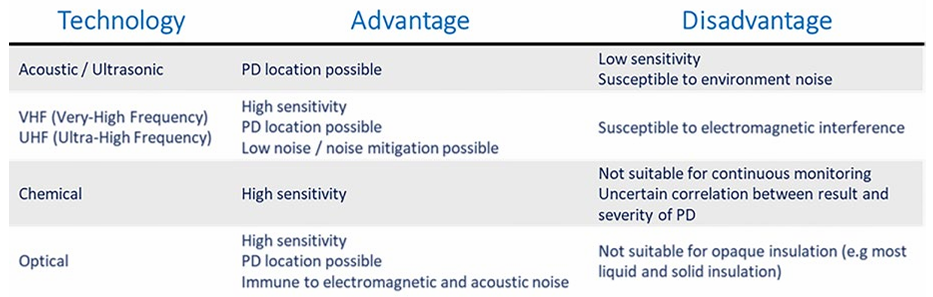

局部放电检测的原理主要基于局部放电时产生的各种物理和化学现象。如超声波检测就是基于设备内部发生局部放电时，放电区域中的分子间会产生剧烈撞击产生的声波进行局部放电检测，而高频电流法则是使用高频罗氏线圈代替测量阻抗，从耦合回路中提取局部放电的陡脉冲电流信号进行检测。除此之外，检测局部放电还有暂态地电压检测、脉冲电流法、超高频（UHF）检测法，本文主要为大家介绍基于高速采集技术的超高频（UHF）检测法。

三、超高频检测法检测原理

超高频（UHF）检测技术主要基于天然电磁辐射的检测原理。发电设备或输电线路故障时会产生电磁信号，超高频（UHF）检测技术就是利用天线接受这些信号并转换为电压信号，再通过滤波器滤除无关信号，最后通过放大器、采样器和数据处理单元进行分析和诊断。在众多局放检测技术中，超高频（UHF）检测技术具有抗干扰能力强、定位准确、灵敏度高等突出优势，其关键的技术点包括天线设计、信号预处理、数字信号处理和故障诊断算法。

四，迈硕解决方案

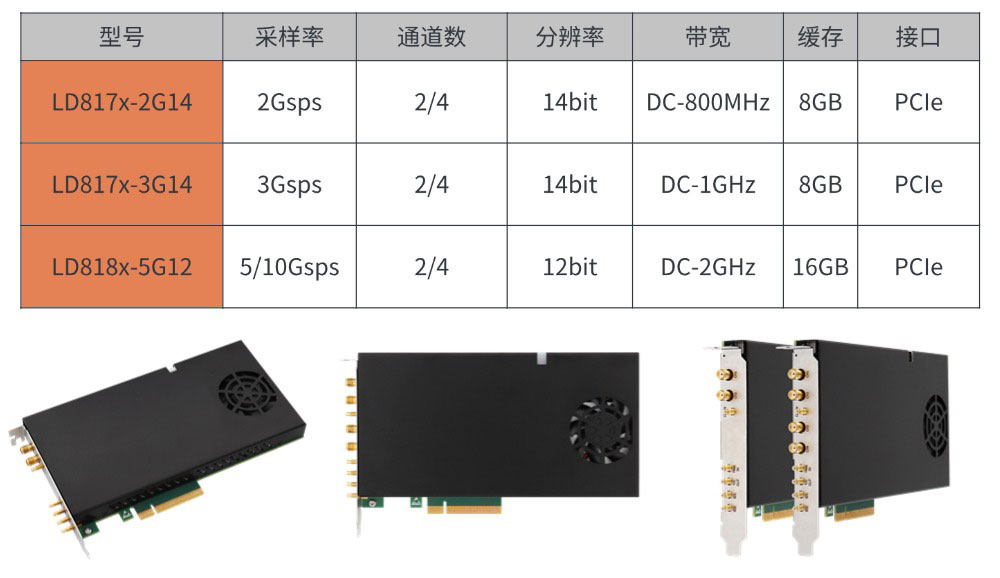

迈硕提供多款高速采集板卡供客户选择，如下表所示，如下几款高速采集卡为UHF局部放电检测设备提供了很好的解决方案

如上表所示，LD817x-2G14具有紧凑的尺寸和较多的通道数量，采样率为2Gsps，分辨率为14bit，具备8GB缓存。而LD818x-5G12则拥有DC-2GHz带宽，16GB缓存，后者更适合于需定位或量化局部放电效应的系统。除此之外，还有LD817x-3G14等多款采集板卡可供选择。

五、

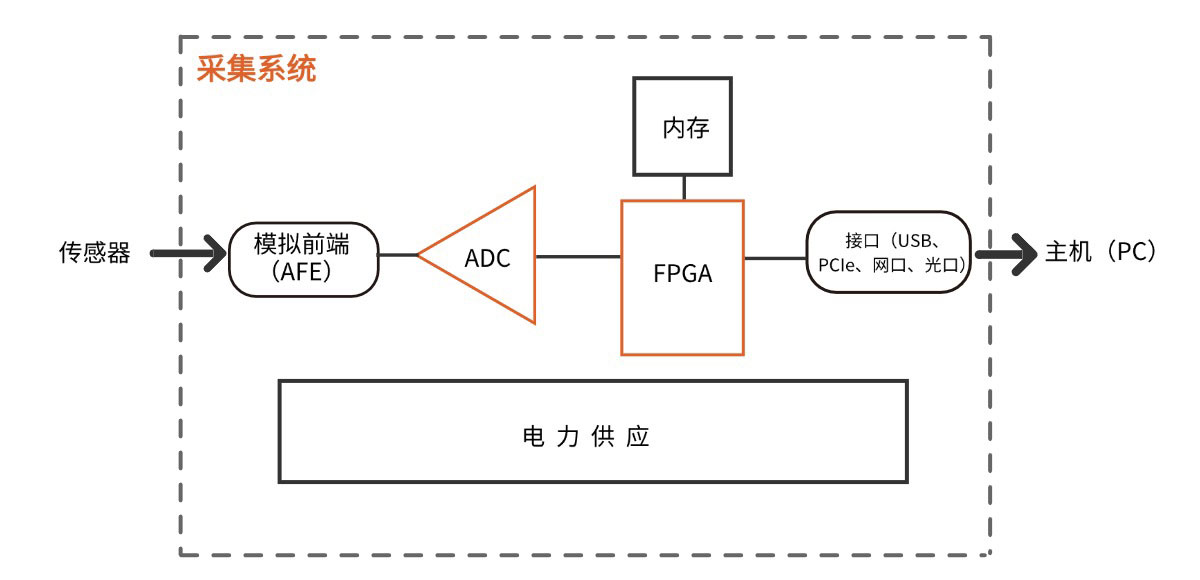

迈硕高速采集板卡都包含一般的采集及触发功能，以及固件开发工具选项，支持二次开发，用户可以在FPGA上实现自己的定制算法。在软件方面，易于使用的迈硕上位机软件可方便地配置、采集、显示、分析和储存数据。另外，我们提供API及各平台语言demo，以帮助用户更快速集成。

迈硕采集卡选型表
